Realizace

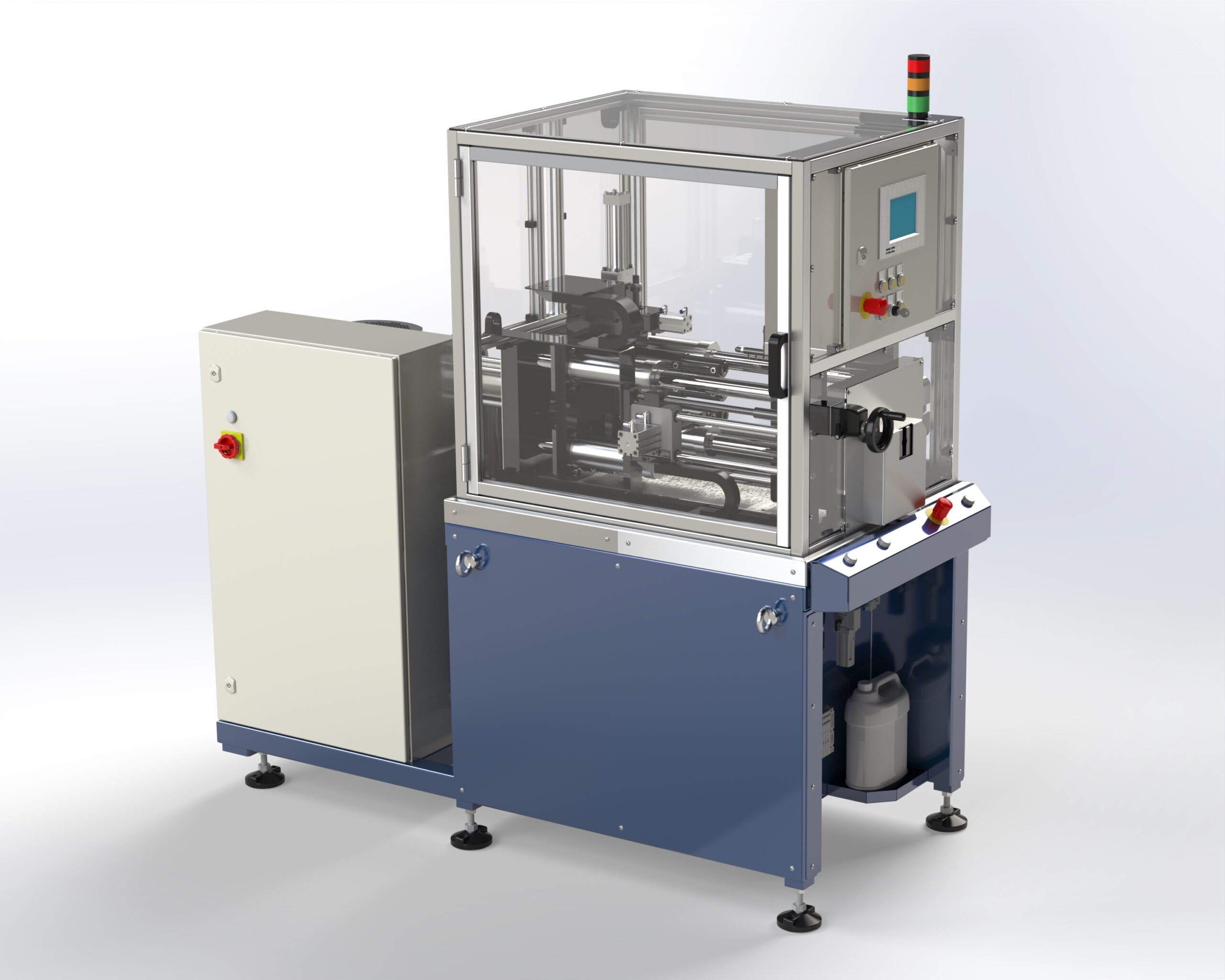

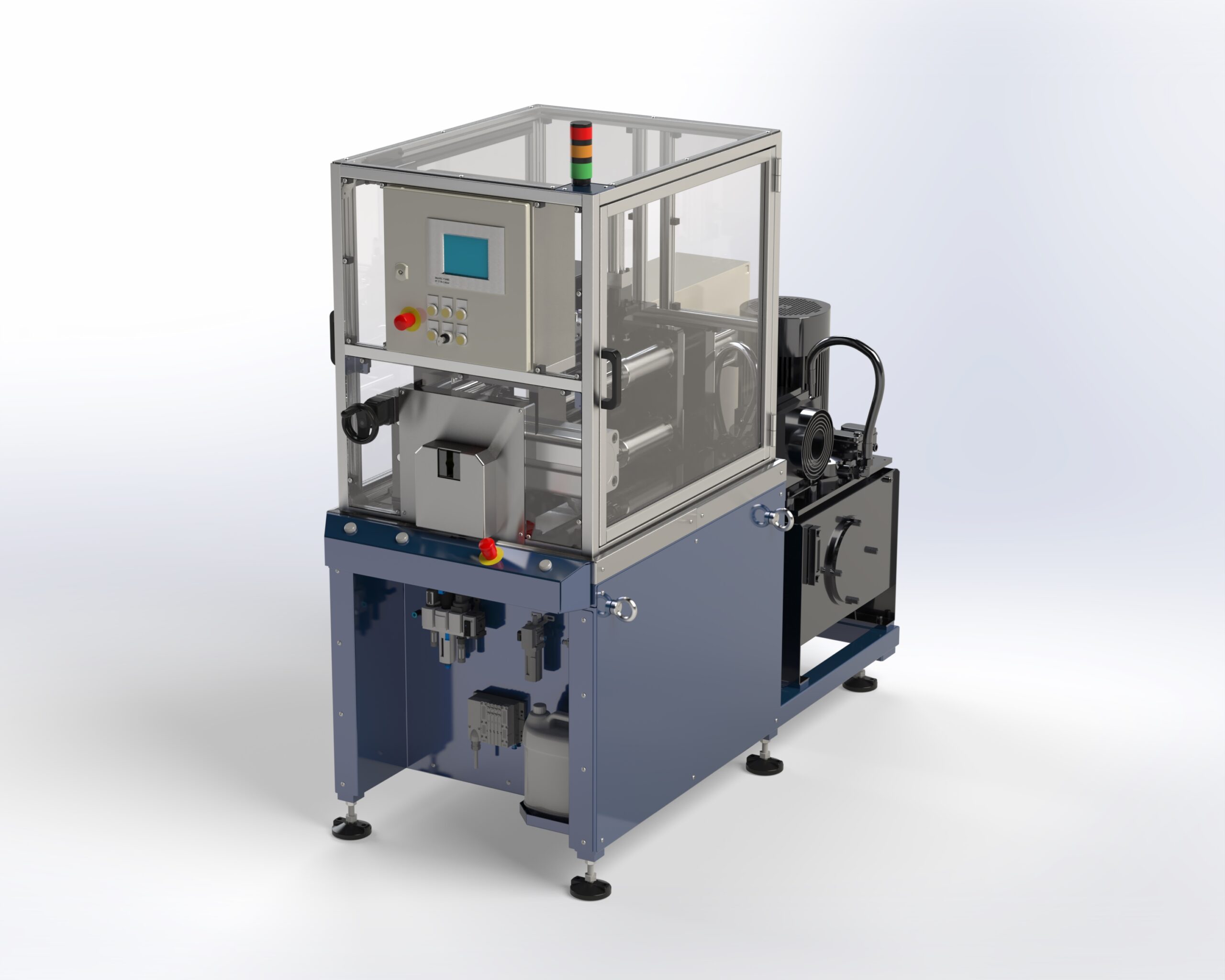

Zařízení je určeno pro tváření konců trubek za studena metodou rozšiřování. Robustní rám ze svařovaných ocelových profilů je osazen stavitelnými nohami pro přesné ustavení ve výrobní lince. Na rámu jsou integrovány všechny hlavní komponenty – pneumatická a hydraulická jednotka, ovládací panel i elektrický rozvaděč. Ochranné kryty z hliníkových ITEM profilů a plexiskla zajišťují bezpečný provoz a snadný přístup při údržbě.

Stroj provádí sérii automatizovaných pohybů, které zajišťují přesný a opakovatelný tvářecí proces:

– doraz trubky a středění nástroje (pneumatické válce)

– předupnutí obrobku (pneumatický válec)

– výměna a upnutí nástroje (hydraulické válce)

– samotné tváření rozšiřující operace (hydraulický válec)

Celková koncepce stroje je navržena pro vysokou přesnost, dlouhou životnost a snadné přenastavení dle typu výrobku.
